Kształtki miedziane zaciskowe to rozwiązanie, które pozwala szybko i bez użycia otwartego ognia wykonywać trwałe połączenia rur miedzianych. Technologia press znajduje zastosowanie zarówno w instalacjach wody użytkowej, jak i systemach grzewczych. Dzięki niej montaż jest krótszy niż w przypadku tradycyjnego lutowania, a prawidłowo wykonane połączenie zapewnia wysoką szczelność.
Czym są kształtki miedziane zaciskane?
Kształtka zaciskowa to element instalacyjny przeznaczony do łączenia rur przy użyciu odpowiedniej prasy lub zaciskarki. Wewnątrz złączki znajduje się uszczelniający o-ring, a połączenie powstaje poprzez mechaniczne zaprasowanie kształtki na rurze.
Kształtki miedziane zaciskane są dostępne w różnych wariantach i średnicach. W praktyce spotyka się między innymi elementy 15, 18, 22 czy 28 mm. Dobór musi odpowiadać średnicy rur oraz konkretnemu systemowi instalacyjnemu.
W przeciwieństwie do połączenia lutowanego nie trzeba podgrzewać materiału. To właśnie montaż bez ognia jest jedną z najważniejszych zalet technologii press.
Gdzie sprawdzają się złączki miedziane zaciskowe?
Najczęściej stosuje się je podczas wykonywania instalacji hydraulicznych i grzewczych. Złączka może być wykorzystana między innymi do łączenia rur miedzianych w instalacjach wody użytkowej, instalacjach centralnego ogrzewania oraz innych systemach, w których producent danego rozwiązania dopuszcza technologię press.
W instalacjach wodnych szczególnie istotna jest odporność materiału na korozję oraz szczelność połączeń. Miedź charakteryzuje się dobrymi właściwościami użytkowymi, dlatego od lat jest stosowana w instalacjach sanitarnych.
Kształtki zaciskane dobrze sprawdzają się również w budownictwie mieszkaniowym, zwłaszcza podczas remontów i modernizacji. Brak konieczności używania palnika ułatwia pracę w już wykończonych pomieszczeniach.
W przypadku instalacji gazowych trzeba zachować szczególną ostrożność. Nie każda złączka miedziana jest przeznaczona do gazu. Do takich zastosowań należy stosować wyłącznie system posiadający odpowiednie dopuszczenia i dokumentację, np. wymagane oznaczenia DVGW, a także właściwy rodzaj uszczelnienia, taki jak HNBR.
Jakie kształtki miedziane można wykorzystać?
Asortyment systemów press obejmuje elementy pozwalające wykonać zarówno proste połączenia, jak i bardziej rozbudowane odgałęzienia instalacji. Najczęściej wykorzystywane są mufa, trójnik, łuk nyplowy, nypel, łącznik oraz kształtka redukcyjna.
Mufa miedziana służy do prostego połączenia dwóch odcinków rur o tej samej średnicy. Trójnik miedziany pozwala wykonać odgałęzienie, natomiast element redukcyjny umożliwia połączenie rur o różnych średnicach. W instalacjach wymagających przejścia na gwint wykorzystuje się odpowiednie łączniki lub elementy nyplowe.
Przykładowo, podczas modernizacji instalacji można połączyć rurę o średnicy 22 mm z odpowiednim elementem systemowym, a przy zmianie średnicy wykorzystać wariant redukcyjny. Wybór konkretnej kształtki powinien zawsze wynikać z projektu i zastosowanego systemu.
Press czy lutowanie – którą technologię wybrać?
Tradycyjne lutowanie nadal znajduje zastosowanie w wielu instalacjach. Wymaga jednak odpowiedniego przygotowania powierzchni, użycia palnika oraz zachowania zasad bezpieczeństwa podczas pracy z wysoką temperaturą.
Złączki zaprasowywane pozwalają natomiast wykonać połączenie bez konieczności lutowania. Rurę trzeba odpowiednio przyciąć, oczyścić i przygotować, a następnie wsunąć w kształtkę i zaprasować ją przy użyciu właściwego narzędzia.
Technologia press szczególnie dobrze sprawdza się tam, gdzie liczy się szybki montaż i ograniczenie prac związanych z użyciem otwartego ognia. Nie oznacza to jednak, że zawsze zastępuje lutowanie. O wyborze technologii decydują między innymi rodzaj instalacji, wymagania producenta, dostępne narzędzia oraz warunki wykonania prac.
Jak prawidłowo wykonać montaż kształtek miedzianych?
Prawidłowe przygotowanie rury ma bezpośredni wpływ na szczelność i trwałość połączenia. Rurę należy przyciąć prostopadle, usunąć zadziory oraz dokładnie oczyścić jej powierzchnię. W tym celu można zastosować odpowiedni czyścik.

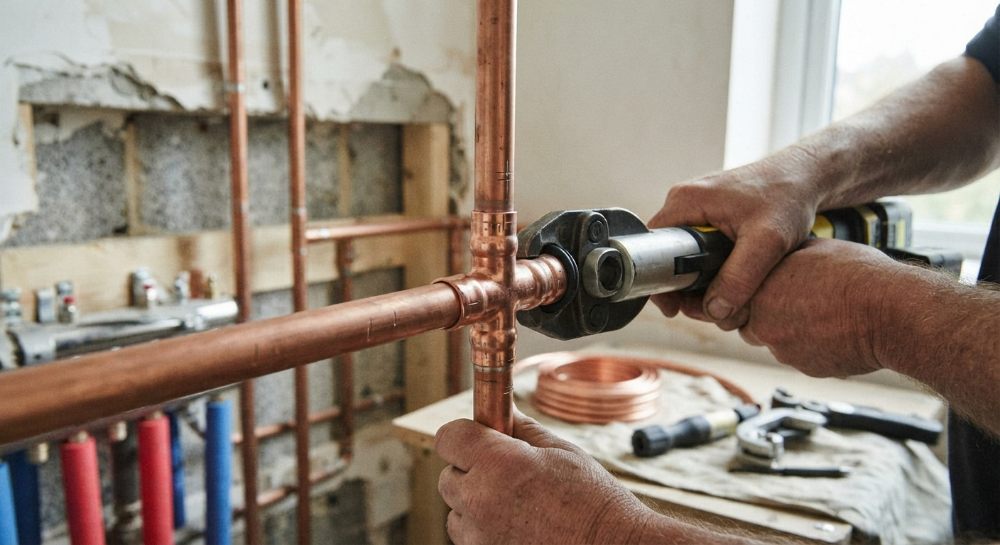

Następnie rurę wsuwa się do złączki na wymaganą głębokość. Po sprawdzeniu położenia dobiera się szczękę zaciskową zgodną z konkretnym systemem i wykonuje zaprasowanie. Nie powinno się stosować przypadkowych narzędzi lub szczęk tylko dlatego, że mają taki sam rozmiar.
Po wykonaniu połączenia instalację trzeba poddać odpowiedniej próbie szczelności. Pozwala to wykryć ewentualną nieszczelność jeszcze przed oddaniem systemu do użytkowania.
Na co zwrócić uwagę przy wyborze złączek?
Najważniejsza jest kompatybilność wszystkich elementów. Sama średnica nie zawsze wystarcza do prawidłowego wyboru. Trzeba sprawdzić przeznaczenie systemu, zakres temperatury i ciśnienia, rodzaj uszczelnienia oraz wymagania producenta dotyczące narzędzia zaciskowego.
W zależności od zastosowania uszczelnienie może być wykonane z różnych materiałów, między innymi EPDM lub HNBR. Przykładowo konkretne złączki mogą być przeznaczone do instalacji wody, ogrzewania albo instalacji gazowych. Dobrze dobrana kształtka zapewnia niezawodność systemu, odpowiednią trwałość i ogranicza ryzyko problemów podczas eksploatacji.
Podsumowanie
Kształtki miedziane zaciskowe są praktycznym rozwiązaniem do wykonywania połączeń w wielu profesjonalnych instalacjach. Ich największe zalety to szybki montaż, możliwość pracy bez otwartego ognia oraz powtarzalność prawidłowo wykonanych połączeń.
Sprawdzają się szczególnie w instalacjach wodnych i grzewczych, modernizowanych budynkach oraz miejscach, w których tradycyjne lutowanie jest utrudnione. Kluczowe znaczenie ma jednak dobór kompatybilnych elementów, właściwe przygotowanie rur i zastosowanie odpowiedniego narzędzia.
Jeżeli kompletujesz materiały do instalacji, w sklepie www.proterm.sklep.pl znajdziesz szeroki asortyment produktów instalacyjnych. Przy wyborze kształtek warto kierować się nie tylko ceną, ale przede wszystkim przeznaczeniem systemu, średnicą rur, wymaganiami technicznymi i oczekiwaną trwałością połączenia.
